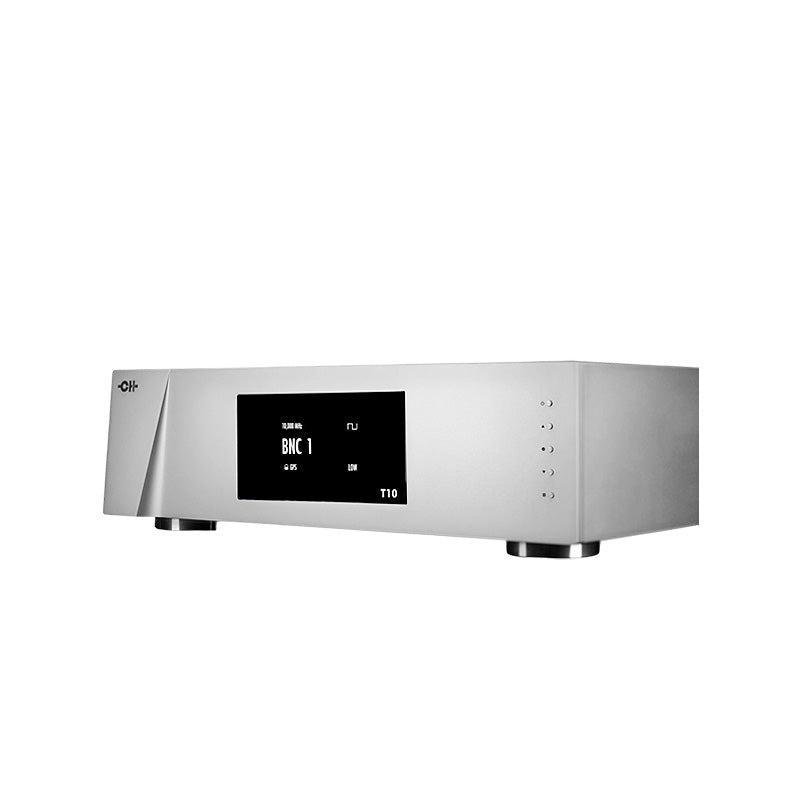

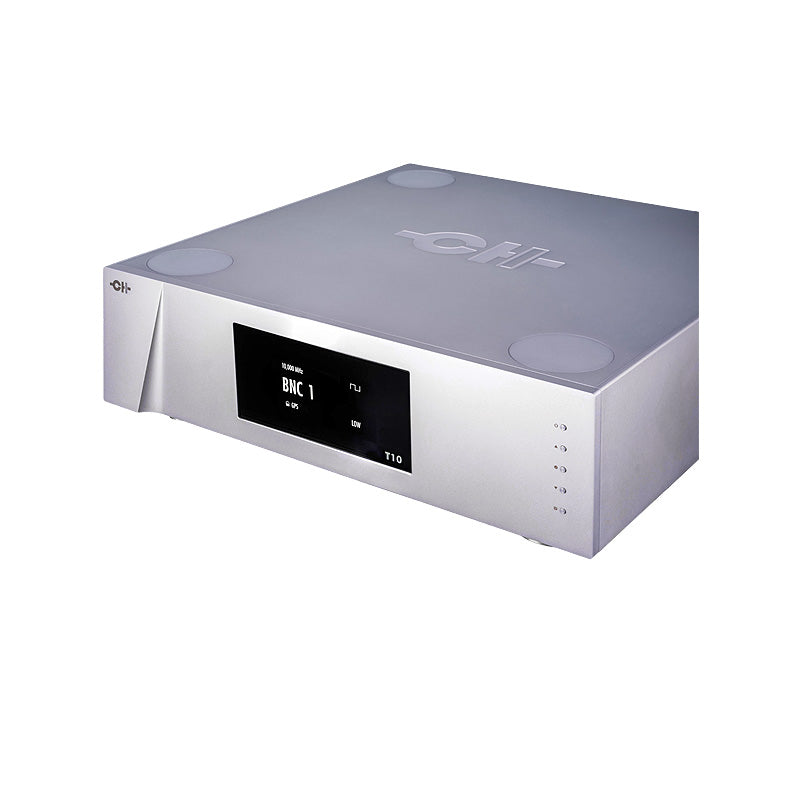

CH Precision T10 10MHz Time Reference
Im Bereich der digitalen Audiotechnik ist Präzision im Zeitbereich nicht nur wünschenswert, sondern unverzichtbar. Jedes Sample, jeder mikroskopisch kleine Datenpunkt muss in perfekter Reihenfolge und im exakt richtigen Intervall ankommen. Der C10 Master DAC verfügt bereits über eine hochmoderne Taktung, die in Kombination mit dem C10 Conductor noch weiter verbessert wird. Durch Hinzufügen des T10 Master Clock wird die Zeitgenauigkeit auf ein noch höheres Niveau angehoben, was zu größerer Klarheit, Kohärenz und musikalischem Ausdruck führt. Der T10 erzeugt ein hypergenaues, jitterarmes Taktsignal mit verschwindend geringem Phasenrauschen und sorgt so für eine absolut stabile Übertragung und Konvertierung der digitalen Daten.
Die Kombination eines Transportmechanismus mit einem separaten DAC kann zu Timing-Fehlern führen, die durch unabhängige Taktdomänen verursacht werden. Selbst geringfügige Abweichungen können zu Jitter, einer verminderten Auflösung und einer Beeinträchtigung der musikalischen Kohärenz führen. Der T10 Time Reference Clock behebt dieses Problem, indem er eine extrem stabile Zeitquelle für das gesamte System bereitstellt. Sein 10-MHz-ofengesteuerter Oszillator (OCXO) ist bekannt für sein geringes Phasenrauschen und wird in einem massiven Aluminiumblock thermisch stabilisiert, um eine konstante Leistung zu gewährleisten. Durch die Referenzierung aller digitalen Komponenten auf den T10 werden Timing-Fehler reduziert, wodurch eine höhere Auflösung, räumliche Präzision und musikalischer Fluss erzielt werden.
Funktionen
Ausgänge
- Hohe Frequenz (10 MHz) sorgt für überragende Genauigkeit
- Rechteckwelle: 1 V oder 500 mV Spitze-Spitze, wählbar
- Sinuswelle: 1 V oder 500 mV Spitze-Spitze, wählbar

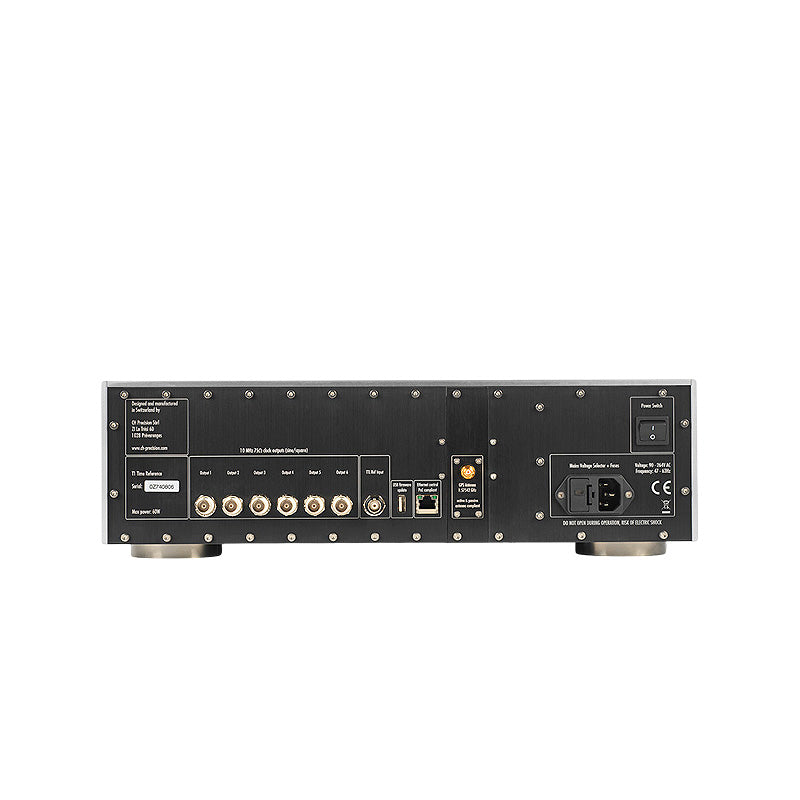

- 6 Ausgänge, 75 Ω BNC-Koaxial
- Transformatorgekoppelte Ausgänge zur weiteren Begrenzung von Phasenrauschen und Fehlern
- Unabhängige Steuerung für jeden Ausgang.
Eingänge
- GPS-Eingang für CH Precision GPS-Zeitkonstantenoption
- 1 Impuls pro Sekunde (1 PPS) TTL-Signal für externe Synchronisation
- Ethernet für Fernsteuerung (CH-Control App)
- USB für Firmware-Upgrade
Stromversorgung
- Spezielle, extrem rauscharme, dreistufige, diskret geregelte lineare Stromversorgungen für jeden Abschnitt
- Galvanisch getrennte Stromversorgungen für den OCXO, den OCXO-Puffer und die Ausgangspuffer
- Magnetisch und elektrostatisch abgeschirmter Ringkerntransformator
Physische Vorkehrungen
- OCXO in einem schweren Aluminiumblock montiert für noch größere Stabilität der kritischen Kerntemperatur
- Komplettes OCXO-Gehäuse auf weichem Silikongel montiert für maximale Dämpfung und Isolierung von Vibrationen
- Mechanisch isolierter Netztransformator zur Reduzierung interner Vibrationen
Technische Daten
Nennfrequenz :
10 MHz, +/- 20 ppb, interner Modus
10 MHz, maximal +/- 1 ppb, GPS-Option für 1 Stunde gesperrt
Phasenrauschleistung :
< -105 dBc/Hz bei 1 Hz
< -125 dBc/Hz bei 10 Hz
< -145 dBc/Hz bei 100 Hz
< -155 dBc/Hz bei 1 kHz
< -165 dBc/Hz bei 10 kHz und darüber
Ausgangspegel :
500 mV oder 1 V, Spitze-Spitze, belastet mit 75 Ω
Sinus- oder Rechteckwelle
Sechs 75-Ω-BNC-Ausgänge
Externer Referenzeingangspegel :
5V TTL
50 Ω BNC-Eingang
Akzeptierte Referenzeingangsfrequenzen :
1 PPS, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 100 kHz
Maximale Referenzeingangsfrequenzabweichung :
+/- 0,1 ppm
Abmessungen : 440 x 440 x 133 mm (B x T x H)
Gewicht : 20 kg
Optionale Hardware
- Im Gegensatz zu anderen Geräten von CH Precision bietet der T10 nur eine Option – seinen einzigartigen GPS-Eingang. Stattdessen ist der T10 selbst die Option und bietet eine verbesserte Leistung mit allen digitalen Komponenten von CH Precision (D10 und C10), die ein wesentlicher Bestandteil ihrer skalierbaren, aufrüstbaren Topologie sind.
Optionen - Aufpreispflichtig
|
GPS
|
Option zur GPS-Synchronisation |
€4,000.00
|
Anfragen bitte an info@my-sound.net
