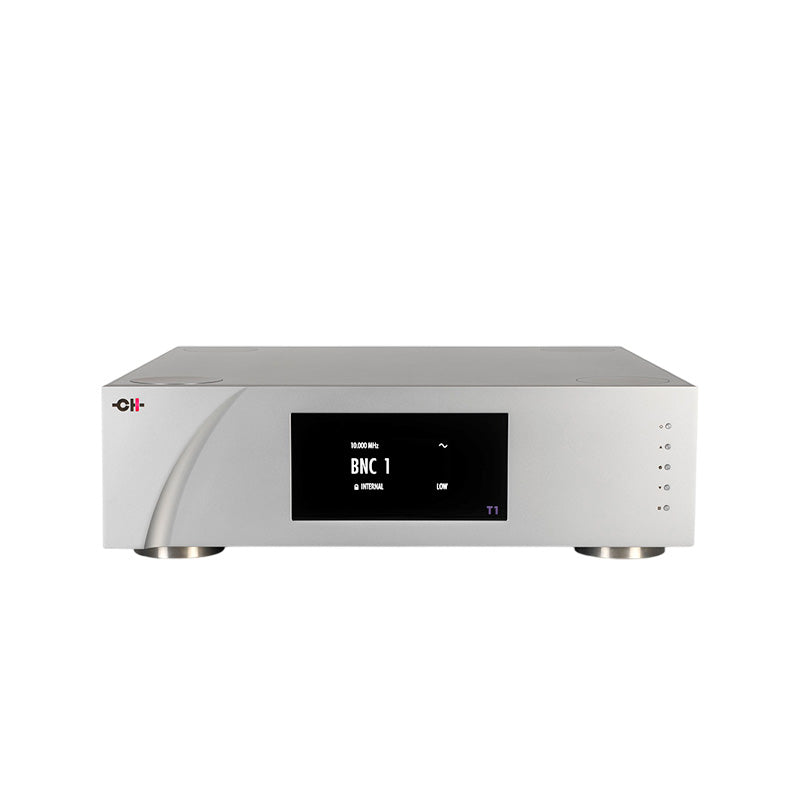

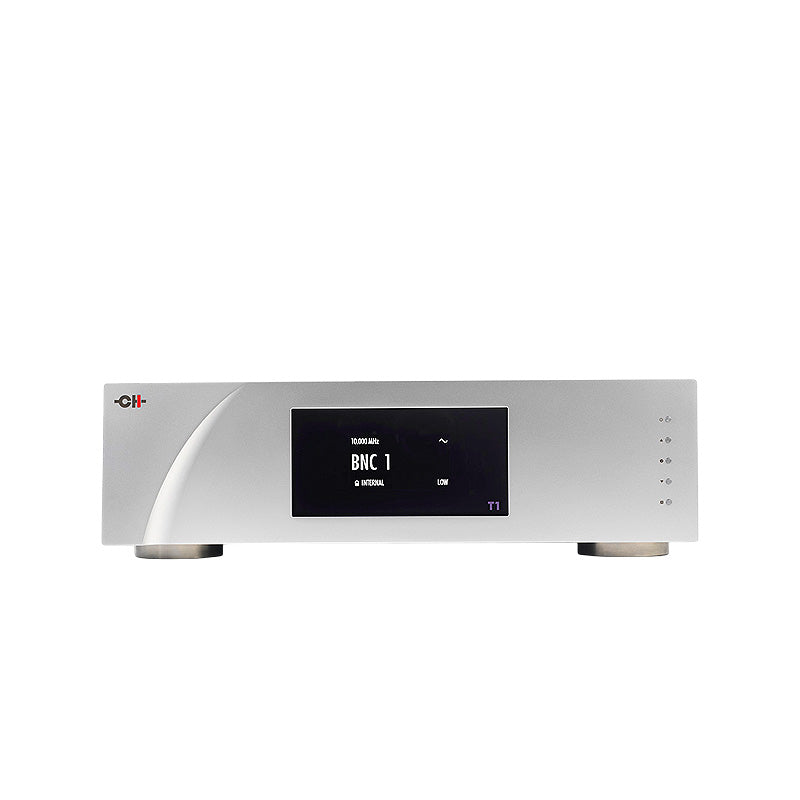

CH Precision T1 10MHz Time Reference
Das Problem ist, dass sobald Sie mehr als ein Gerät (und eine Master-Clock) im System haben – beispielsweise wenn Sie einen Transport und einen DAC verwenden – die Fehler exponentiell zunehmen können. Die einfachste Lösung besteht darin, die beiden Uhren zu synchronisieren, indem Sie eine als Master festlegen und die andere daran anbinden. Genau das leisten die Clock-Sync-Karten für den CH Precision D1, C1 und I1, während die in jedes Gerät integrierte ausgeklügelte Software-Steuerung es dem Besitzer ermöglicht, Master und Slave je nach den Umständen und der Systemtopologie festzulegen. Aber was ist besser, als zwei oder mehr Geräte mit einer einzigen Master-Uhr zu synchronisieren? Sie alle mit einem einzigen, überlegenen externen Referenzpunkt zu synchronisieren – einer Referenz wie der externen T1-Zeitreferenzuhr.
Der T1 erzeugt ein äußerst präzises Signal mit geringem Jitter, das messbar weniger Phasenrauschen und eine genauere Übertragung und Umwandlung digitaler Signale bietet. Er basiert auf einem hochfrequenten 10-MHz-Ofen-gesteuerten Oszillator (OCXO), dessen Kerntemperatur und Ausgang durch die Kapselung in einem mechanisch isolierten Aluminiumblock weiter stabilisiert werden. Warum verwenden wir nicht einfach wie alle anderen eines der beliebten und leicht erhältlichen Rubidium-Uhrmodule? Weil diese Rubidium-Module eine begrenzte Lebensdauer haben – in der Regel zwischen sechs und acht Jahren – und radioaktives Material enthalten. Bei CH Precision erwarten wir von unseren Produkten eine viel längere Lebensdauer, daher widerspricht die Verwendung von Komponenten mit begrenzter Lebensdauer all unseren Überzeugungen – insbesondere, wenn diese Komponenten dann ein ernstes Entsorgungsproblem darstellen.
Funktionen
Ausgänge
- Hohe Frequenz (10 MHz) sorgt für überragende Genauigkeit
- Rechteckwelle: 1 V oder 500 mV Spitze-Spitze, wählbar
- Sinuswelle: 1 V oder 500 mV Spitze-Spitze, wählbar

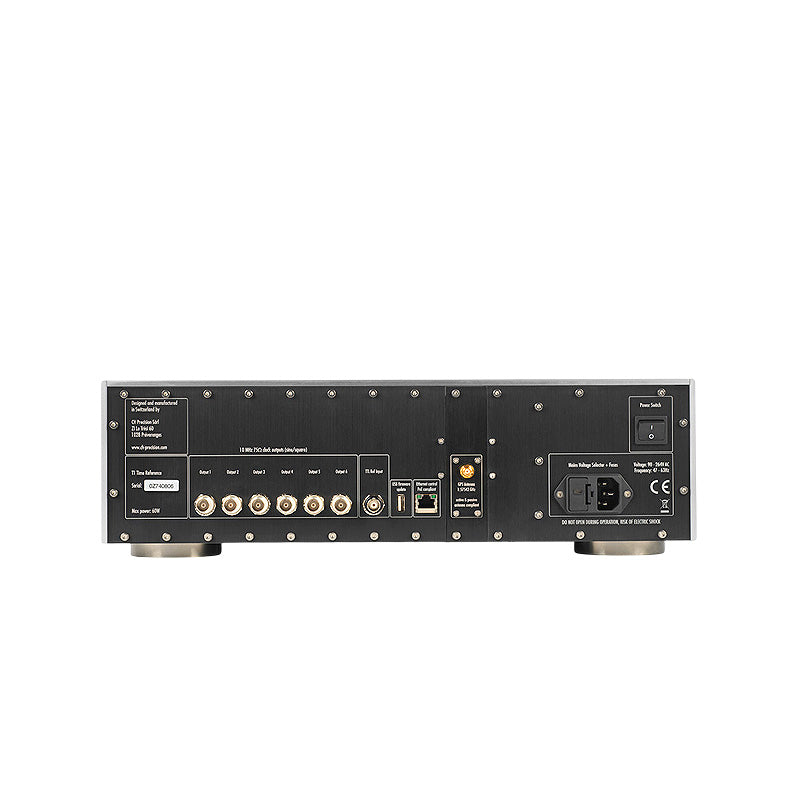

- 6 Ausgänge, 75 Ω BNC-Koaxial
- Transformatorgekoppelte Ausgänge zur weiteren Begrenzung von Phasenrauschen und Fehlern
- Unabhängige Steuerung für jeden Ausgang
Eingänge
- GPS-Eingang für CH Precision GPS-Zeitkonstantenoption
- 1 Impuls pro Sekunde (1 PPS) TTL-Signal für externe Synchronisation
- Ethernet für Fernsteuerung (CH-Control App)
- USB für Firmware-Upgrade
Stromversorgung
- Spezielle, extrem rauscharme, dreistufige, diskret geregelte lineare Stromversorgungen für jeden Abschnitt
- Galvanisch getrennte Stromversorgungen für den OCXO, den OCXO-Puffer und die Ausgangspuffer
- Magnetisch und elektrostatisch abgeschirmter Ringkerntransformator
Physische Vorkehrungen
- OCXO in einem schweren Aluminiumblock montiert für noch größere Stabilität der kritischen Kerntemperatur
- Komplettes OCXO-Gehäuse auf weichem Silikongel montiert für maximale Dämpfung und Isolierung von Vibrationen
- Mechanisch isolierter Netztransformator zur Reduzierung interner Vibrationen
Technische Daten
Nennfrequenz :
10 MHz, +/- 20 ppb, interner Modus
10 MHz, maximal +/- 1 ppb, GPS-Option für 1 Stunde gesperrt
Phasenrauschleistung :
< -105 dBc/Hz bei 1 Hz
< -125 dBc/Hz bei 10 Hz
< -145 dBc/Hz bei 100 Hz
< -155 dBc/Hz bei 1 kHz
< -165 dBc/Hz bei 10 kHz und darüber
Ausgangspegel :
500 mV oder 1 V, Spitze-Spitze, belastet mit 75 Ω
Sinus- oder Rechteckwelle
Sechs 75-Ω-BNC-Ausgänge
Externer Referenzeingangspegel :
5V TTL
50 Ω BNC-Eingang
Akzeptierte Referenzeingangsfrequenzen :
1 PPS, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 100 kHz
Maximale Referenzeingangsfrequenzabweichung :
+/- 0,1 ppm
Abmessungen : 440 x 440 x 133 mm (B x T x H)
Gewicht : 20 kg
Optionale Hardware
- Im Gegensatz zu anderen Geräten von CH Precision bietet der T1 nur eine Option – seinen einzigartigen GPS-Eingang. Stattdessen ist der T1 selbst die Option und bietet eine verbesserte Leistung mit allen digitalen Komponenten von CH Precision (D1, C1 und I1), die ein wesentlicher Bestandteil ihrer skalierbaren, aufrüstbaren Topologie sind.
Optionen - Aufpreispflichtig
|
GPS
|
Option zur GPS-Synchronisation |
€4,000.00
|
Anfragen bitte an info@my-sound.net
